Запуск дыма, комет, фонтанов и ракет на радиоуправляемых моделях

Прибор «Fire starter» предназначен для дистанционного управления электрическими запалами. К прибору могут быть подключены до шести электрических запалов. Для подключения прибора используется один из свободных каналов стандартного приемника аппаратуры радиоуправления. Запалы могут быть активированы как выборочно так и один за другим. Прибор обеспечивает высокую степень надежности и безопасности, необходимую при работе с пиротехникой.


Инструкция

Вопросы – ответы

Принципиальная схема

Функции:
• Выбор одного из шести запалов при предварительнойактивации
• Яркий индикатор режима готовности к запуску
• Индикаторы подключения для каждогозапала
• Индикатор выбранногозапала
• Немедленное включение выбранного запала по сигналуоператора

Обеспечиваемая безопасность:
• Защита от срабатывания при возникновениирадиопомех
• Защита от срабатывания при возникновении помех в сетипитания
• Защита от срабатывания при зависании или сгорании собственногомикропроцессора
• Защита от случайного включения с пульта управления (необходима предварительная активация)
• Автоматическое отключение при увеличении тока нагрузки выше 10 ампер (защита от короткого замыкания)
• В режиме ожидания от запалов отключены оба полюсапитания

Видео:


FireStarter на земле и воде.

FireStarter на авиамоделях.






Инструкция

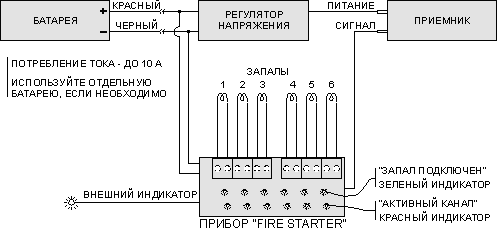

Подключение прибора


1. Подключите прибор к свободному каналу бортового приемника, управляемому переключателем или кнопкой на вашем пульте.

2. Провода питания подключите к бортовой батарее согласно схеме. Можете использовать основную или отдельную батарею. Рекомендуемый тип отдельной легкой батареи – две секции Li-po аккумуляторов суммарным напряжением 7,4 В, емкостью 900 мА, током 15С. Питание от батареи будет использоваться только в момент активации запала. Соблюдайте полярность!

3. Зафиксируйте прибор на корпусе модели в доступном месте. Для фиксации используйте двухстороннюю клейкую ленту и хомут.

4. Закрепите внешний индикатор.

5. Для проверки работы прибора можно вместо запалов подключить лампочки, напряжение которых должно быть выше, напряжения используемой батареи. Или не подключайте ничего.

6. Включитепередатчик

7. Установите для выбранного канала два переключаемых значения +100% и -100% (в некоторых передатчиках – 0% и 100%, при этом нейтральное значение соответствует не 0%, а 50%). Если используется не переключатель, а рычажок, то переключение будет происходить в нейтральной позиции.

8. Включите бортовую аппаратуру.

9. Красные индикаторы запалов должны поочередно мигать. Если все красные индикаторы горят, то инвертируйте канал управления на передатчике. Если красные индикаторы все равно горят постоянно или прибор не включается, то выключите бортовое питание и проверьте правильность подключения.

Управление запалами

1. Режиможидания
* красные индикаторы запалов поочередно мигают.

2. Выборзапала
* После первого переключения сигнала мигает красный индикатор первого запала.
* Если несколько раз переключать сигнал управления с интервалом менее одной секунды, то можно последовательно выбирать нужный номер запала.

3. Готовность кзапуску
* Через одну секунду прибор готов к активации запала.
* Мигающий красный индикатор на приборе указывает, номер запала, который будет активизирован при следующем переключении.
* Горящие зеленые индикаторы указывают, к каким каналам подключены запалы.
* Если у подключенного запала не горит зеленый индикатор, значит, запал сгорел или не исправен.
* Внешний индикатор мигает для предупреждения о готовности к запуску.

4. Зажигание запала
* При последующем переключении сигнала выбранный запал будет зажжен.
* Если последовательно переключать сигнал управления несколько раз, то запалы будут зажигаться по очереди.
* Если в течении десяти секунд изменения сигнала управления не произойдет, то прибор вернется в режим ожидания.

5. Безопасность. Любая операция будет прекращена если:
* модель выйдет из зоны контроля радиоаппаратуры
* или возникнут радиопомехи
* или напряжение питания приемника снизится
* или возникнет короткое замыкание на активном запале.
* После того, как помехи прекратятся, прибор начнет работу с режима ожидания.

Мерыбезопасности

1. Для проведения пиротехнических работ необходимо пройти обучение и аттестацию. Для получения более подробной информации обратитесь в местное отделение службы пожарной охраны.
2. Подключайте и отключайте запалы при выключенном бортовом питании и отключенной батарее.
3. При включении прибора и при переходе в режим готовности пиротехника не должна быть обращена в сторону людей или легковоспламеняющихся предметов.
4. Не подходите близко к модели, если внешний яркий индикатор мигает.
5. Перед подготовкой пиротехники подготовьтесь к тушению огня.
6. Будьте внимательны, от пиротехники может загореться вытекающее из модели топливо и другие, легко воспламеняемые элементы.
7. Сопоставляйте условия окружающей среды с требованиями мер безопасности для выбранной пиротехники.
8. Если одной секунды для включенного запала не хватило для воспламенения, то его следует выключить и в последствии заменить.
9. Подключайте запалы так, чтобы после срабатывания запала провода не замкнули, не коснулись иной электроники и не попали в двигатель модели.

Технические данные

Напряжение питания от приемника – 4,5…5,5В
Напряжение питания от батареи – 3,6…20В
Ток нагрузки – <10А
Потребляемый ток - 50мА
Диапазон температур - -40…+85С
Размеры - 52х22х15мм
Вес - 20г



Вопросы – ответы

Какие электрические запалы можно использовать?

Можно использовать запалы, предназначенные для праздничной пиротехники, предназначенные для запуска моделей ракет, профессиональную пиротехнику со встроенными запалами, самостоятельно изготовленные запалы. Наборы для самостоятельного изготовления запалов доступны в продаже и в отличии от готовых запалов могут быть отправлены почтой. Иногда запалы продаются под названием «электрические спички».

Какие провода использовать для подключения запалов?

Для подключения запалов используйте провода площадью сечения 0,2…0,5 мм? (0,5…0,8 мм диаметр). Не используйте тонкие провода, если запалу требуется более 3А тока или если длина провода более 1 метра. Для подключения к батарее используйте короткие провода площадью сечения 0,5…1 мм? (примерно 1 мм диаметр).

Какое напряжение батареи должно быть?

В большинстве случаев приемлемо напряжение 5…12В. При использовании запалов с длинными проводами или высоким собственным сопротивлением может потребоваться более высокое напряжение (12..15В). Такая ситуация возможна при использовании запалов для моделей ракет из длинной нихромовой проволоки и с длинным проводом. При недостатке напряжения запалы не срабатывают и остаются целыми. Для запалов с низким сопротивлением (менее 1 Ом) необходимо более низкое напряжение (3,6...6В). Как правило, это самодельные запалы из очень короткой нихромовой проволоки и с короткими проводами. При более высоком напряжении такой запал определяется прибором как испорченный. Так же при более высоком напряжении возможно сгорание запала без воспламенения. Ограничить ток для таких запалов можно, подключив их последовательно через сопротивление 1 Ом 10 Вт.

Зеленый индикатор горит, но запал не срабатывает, почему?

Возможно, есть короткое замыкание в проводке или в самом запале. Так же может быть, что этому запалу требуется более 10А тока. Проверьте подключение запала и замените сам запал.

Красные светодиоды мигают все вместе, активация воспламенителей не происходит (?)

Некоторые приемники генерируют сигнал управления с измененным периодом повторения. Прибор воспринимает такой сигнал, как несоответствующий стандарту. Эта проблема возникает только при использовании первой версии прибора, выпускаемые сегодня версии воспринимают такой сигнал нормально.

Почему с некоторыми запалами прибор FireStarter не работает?

Речь идет о запалах самостоятельного изготовления. Некоторые фирмы продают заготовки запалов с короткой нихромовой нитью, которые надо припаять к проводам и обмазать горючим составом. Для этих запалов указывается ток воспламенения не более 5А. Но дело в том, что их сопротивление слишком мало. Прежде чем произойдет воспламенение, потребляемый ток может быть в десятки раз выше. Этот импульс может быть очень коротким, но защита прибора FireStarter срабатывает быстрее. Ток вычисляется по закону Ома: I=U/R. Сопротивление хороших воспламенителей должно быть не менее 1 Ом. Если сопротивление воспламенителя 1 Ом, а напряжение питания 10В, то первый импульс потребляемого тока составит 10А. В таком случае прибор FireStarter отключится быстрее, чем сгорит нихромовая нить, несмотря на то, что для ее сгорания требуется всего 3А.

Почему часть запалов сработала, а остальные не активируются?

Если при активации всех запалов подряд прибор внезапно переходит в режим ожидания – значит на одном из запалов обнаружено короткое замыкание. Для активации запалов, следующих после неисправного, необходимо в ручную выбрать запал, следующий за неисправным.

Можно ли подключать более одного запала на один канал?

Можно, но если суммарный ток превысит 10А, то прибор расценит это как короткое замыкание и перейдет в режим ожидания, запалы останутся целыми. Обычный ток срабатывания промышленных запалов – примерно 3А, т.е. в большинстве случаев параллельное подключение двух запалов возможно.

Периода готовности в 10 секунд недостаточно, что можно сделать?

Ограничение в 10 секунд сделано в целях безопасности. Однако в период активации одного из запалов отсчет 10 секунд не идет. Вы можете вместо первого запала установить лампочку, а пиротехнику подключить начиная со второго канала. Теперь активируйте первый канал и оставьте включенным. Горящая лампочка означает, что следующее переключение вызовет активацию запала. Таким способом можно сохранять режим готовности на протяжении всего выступления. Хотя этого делать не рекомендуется. Режим готовности также может прерваться из-за радиопомех или бракованного запала.

Как можно снизить вес прибора?

Вес прибора без корпуса, без проводов и с удаленными винтовыми клемниками составляет 6 г. Для уменьшения веса можно использовать более короткие провода и более легкие разъемы для подключения запалов. Если вы используете для воспламенения запалов отдельную батарею, то самый легкий вариант может быть следующим: 1 секция Li-po аккумулятора емкостью 300мА и отдачей тока 10С. При этом должны использоваться запалы, которым достаточно для воспламенения напряжения 3В и тока 3А.

Что произойдет при попадании прибора в воду?

Прибор не будет исполнять команду запуска, но может сам выйти из строя. Избегайте попадания влаги и не включайте аппаратуру со следами влаги!

Возможен ли самопроизвольный пуск запалов?

Это маловероятно. Для этого должны сгореть и остаться замкнутыми оба ключа питания в схеме прибора. Перед продажей все приборы проходят проверку, но дефект может возникнуть в процессе эксплуатации. Если при включении прибора в любом режиме горят зеленые индикаторы подключенных запалов, значит, неисправен ключ положительного питания. Если при переходе в режим готовности автоматически срабатывает один или несколько запалов, значит, неисправен ключ отрицательного питания. Использовать неисправный прибор опасно!



Принципиальная схема прибора:


Компановка печатной платы:

Прошивка микроконтроллера

Алексей Зайцевский, 2008, http://www.myresearch.lt
